Partes que componen un Intercambiador de Tubos
Los intercambiadores de tubos son un tipo de intercambiador de calor que transfiere calor entre fluidos a altas temperaturas fabricados a partir de tubos.
En los intercambiadores de calor de tubos, la superficie de transferencia de calor son los propios tubos que le dan nombre al intercambiador. Mientras que un fluido fluye a través de estos tubos, otro fluido fluye de forma paralela o cruzada alrededor de los tubos dentro del cuerpo. Por lo tanto, la transferencia de calor se produce en las superficies de los tubos. En situaciones de alta presión o temperatura, se prefieren los intercambiadores de tubos en lugar de intercambiadores con juntas o soldados. Los intercambiadores de calor de tubos son un tipo de intercambiador térmico que se puede utilizar en todos los procesos y que tiene diferentes subtipos.
Los intercambiadores de tubos se pueden aplicar fácilmente y de manera segura a todos estos procesos si así se desea. Durante el diseño y la etapa de producción, nuestro equipo de soporte de proceso cuenta con un compensador que se utiliza para evitar la expansión y la pérdida de calor durante la transferencia de calor. Durante la soldadura de los intercambiadores de tubos, se utilizan técnicas de colocación de tubos profesionales para lograr una máxima eficiencia en la transferencia de calor.

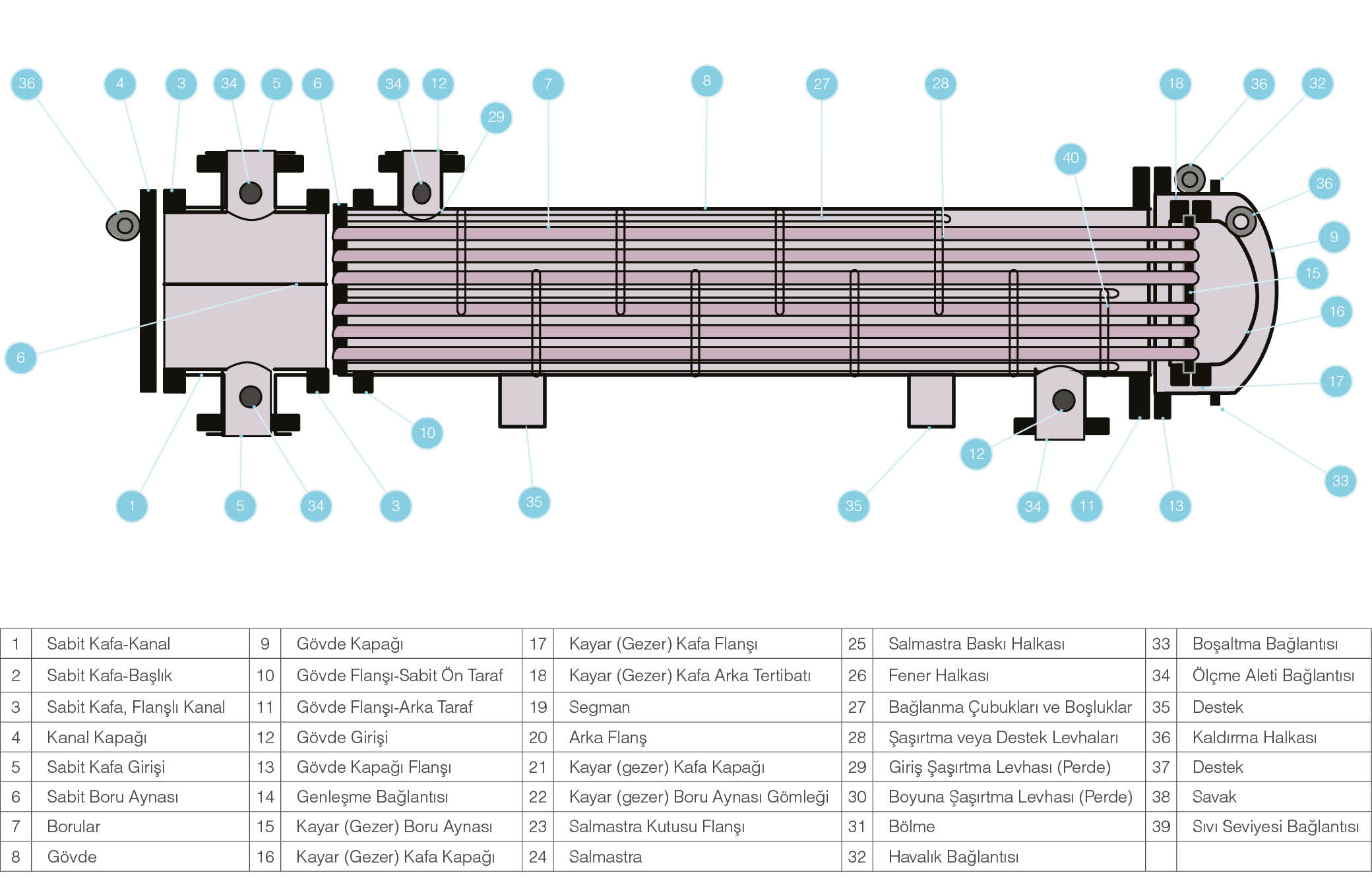

¿Cuáles son las Partes que Componen un Intercambiador de Tubos?
Las partes que componen un intercambiador de tubos son las siguientes:
- Tubos rectos o en forma de U que permiten la transferencia de calor
- Cuerpo exterior fabricado de tubo o chapa doblada
- Espejos donde se fijan los tubos
- Paneles de cambio de dirección que guían y soportan el flujo alrededor de los tubos dentro del cuerpo
- Toberas de entrada y salida del fluido del cuerpo
- Toberas de entrada y salida del fluido de los tubos
- Bridas para fijar los espejos y las toberas
- Pies de montaje que permiten la instalación del intercambiador sobre cualquier cimiento
- Aislamiento que previene la pérdida de calor en las superficies externas del intercambiador

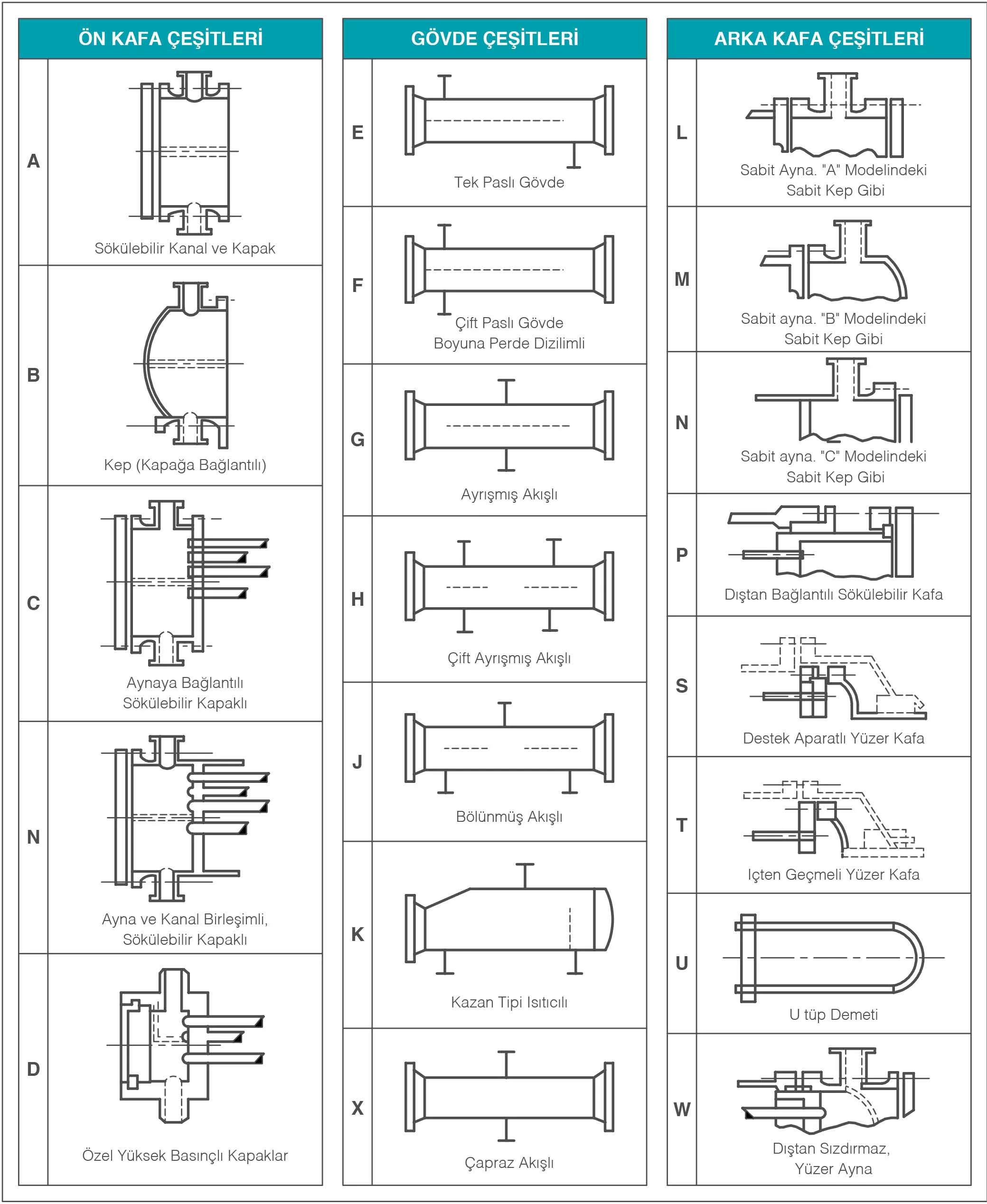

Intercambiadores de TEMA
