¿Qué es una bomba de diafragma y cómo funciona?

Conducen ciclos de succión-compresión gracias a su doble diafragma y válvula de aire direccionable, impulsados por aire comprimido. Al no tener motor eléctrico, no generan chispas; el flujo y la presión de aire pueden ajustarse para controlar fácilmente el flujo de bombeo y la presión de salida. En el diseño Ruby, el control total del flujo de aire y la nueva geometría de la válvula proporcionan un flujo suave y alta eficiencia, lo que reduce las pulsaciones.

¿Para qué fluidos y sectores son adecuadas, cómo se selecciona el material?

Viskoz, partikül içeren, aşındırıcı ya da solvent bazlı akışkanlarda; transfer, sirkülasyon, dolum ve dozaj gibi görevlerde yaygın kullanılır. Gövde ve ıslak parçalar PP veya PVDF seçildiğinde korozif kimyasallara, alüminyum ya da AISI 316 paslanmaz seçildiğinde solvent ve gıda uygulamalarına uyarlanır. İletken seri, patlayıcı atmosferlerde güvenli kullanım için tercih edilir; gıda proseslerinde AISI 316 temas yüzeyleri ve uygun elastomerlerle hijyen gereklilikleri karşılanır.

¿Cuál es la diferencia principal de las bombas de diafragma de aire de Ruby destacadas?

Gelişmiş bileşik PTFE diyafram, merkez delik gerektirmeyen yapısıyla potansiyel sızıntı yollarını ortadan kaldırır ve devir başına daha büyük yer değiştirme sağlayarak performansı artırır. Yeni nesil hava valfi, yağsız çalışmada bile ekonomik hava tüketimiyle yüksek basınç/kapasite dengesi sunar; düşük buz bariyeri seviyeleri ve opsiyonel anti-icing koruyucuları soğuk koşullarda sürekliliği güçlendirir. Kapalı ve kompakt tasarım ise kirli ortamlarda güvenilirliği yükseltir.

¿Cuál es la capacidad de succión y uso en seco y húmedo del trabajo duro?

Ruby diaphragm pumps exhibit powerful self-priming performance with automatic priming feature; they can tolerate short periods of dry running but continuous dry running should be avoided to preserve diaphragm life. Submersible type usage support is provided with appropriate material and sealing configuration; as the manifold flow direction can be easily reversed in the field, it is also practical for pipeline adaptation.

¿Cómo se reducen los requerimientos de mantenimiento y los costos operativos?

Los diafragmas compuestos de PTFE ofrecen una larga vida útil y facilidad de instalación y desmontaje sin necesidad de herramientas; la arquitectura del diafragma con pistón interno/externo y la vía hidráulica simplificada reducen la necesidad de repuestos. La alimentación de aire seco y limpio no requiere mantenimiento intensivo más allá de la verificación visual de la válvula/diafragma con el filtro-regulador; lo que reduce significativamente los costos de parada y mantenimiento.

¿Cómo se hace la selección de corriente y presión, qué se debe tener en cuenta en la aplicación?

Gerekli hat basıncı ve hedef debiye göre kompresör kapasitesi belirlenir; çıkış basıncı hava regülatörüyle, debi ise hava tüketimi ve strok hızıyla ayarlanır. Yüksek viskozite veya partikül içeren akışkanlarda daha geniş geçiş alanı ve uygun diyafram/çekvalf seçimi yapılmalı, düşük sıcaklıklarda buzlanma riskine karşı kuru hava veya anti-icing önlemleri uygulanmalıdır. Kimyasal uyumluluk, sıcaklık–basınç sınırları ve iletkenlik gereksinimleri doğrulandıktan sonra Ruby konfigürasyonu sahaya hı...

Bombas de Diafragma de Aire | Ekin Endüstriyel

Productos de Transferencia de Fluidos / Bombas Diafragma de Aire

Bombas de diafragma de aire Las bombas de diafragma que trabajan con aire se utilizan en varios campos de la industria para diferentes propósitos, funcionando según el principio de presión y succión. El proceso de accionamiento no se realiza con un motor eléctrico, sino que en las bombas de diafragma, el accionamiento se realiza solo con aire. Las bombas de diafragma funcionan según un principio similar al de una bomba de succión. Las bombas de diafragma de aire son accionadas no por un motor eléctrico, sino por aire comprimido. Dependiendo de la capacidad de flujo de la bomba y la presión necesaria en las condiciones de operación, se conecta a la línea de aire de un compresor de capacidad adecuada para su funcionamiento. Las bombas de diafragma de aire son intrínsecamente seguras, ya que no funcionan con electricidad. Por esta razón, son comúnmente utilizadas para el trasvase de combustibles, solventes y muchos otros líquidos inflamables. Además de su capacidad de succión profunda y la capacidad de funcionar en seco (aunque la vida útil del diafragma se acorta), la capacidad de bombeo y la presión pueden ajustarse muy fácilmente. Por estas razones, las bombas de aire se pueden utilizar en una amplia variedad de aplicaciones en muchas industrias, como transferencia, circulación, llenado, dosificación, y mucho más.

Información General

Áreas de Uso

Formulario de Cotización

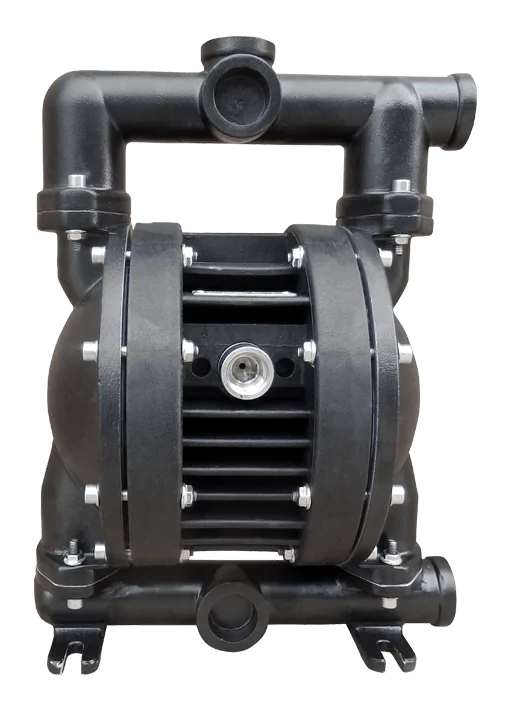

BOMBAS DE DIAFRAGMA RUBY
Las Bombas de Diafragma Ruby ofrecen un rendimiento de bombeo más potente gracias a su diseño innovador en la línea de bombeo. El diseño actualizado también permite utilizar otros materiales en las piezas hidráulicas sin disminuir la eficiencia en la presión. Una de las ventajas más importantes de este nuevo diseño es que ofrece un alto rendimiento en condiciones más económicas. Al proporcionar un mayor desplazamiento por revolución con un diafragma compuesto mejorado, su rendimiento es superior. Además, reduce los costos operativos al ser fácil de instalar, de fácil mantenimiento y tener una vida útil más larga.

CARACTERÍSTICAS

• Opciones de materiales como PP, PVDF, aluminio y acero inoxidable AISI 316

• Apto para entornos con riesgo de explosión (serie conductiva)

• Diseño ecológico

• Consumo de aire económico

• Alta eficiencia en presión/capacidad

• Funcionamiento sin aceite

• Bajo nivel de barrera de hielo cerca de cero, contra un desgaste excesivo

• Posibilidad de usar protectores de barrera de hielo adicionales

• Nuevo diseño de válvula de aire

• Paso de aire completamente controlado

• Fácil succión y remontaje

• Fácil de transportar

• Diafragmas de nueva generación con pistón interno/externo encapsulado

• Diafragmas PTFE (compuestos) de nueva generación para una larga vida útil

• Posibilidad de uso tipo sumergible

• Posibilidad de uso en entornos sucios con diseño cerrado

• Dirección de entrada fácilmente intercambiable (al revés del múltiple)

• Aspiración automática

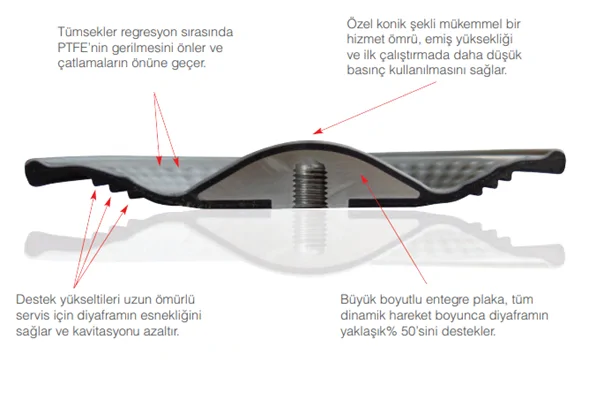

CARACTERÍSTICAS AVANZADAS DE LOS DIAFRAGMAS COMPUESTOS

• Fácil instalación y mantenimiento

• Excelente vida útil

• Reducción de costos de inventario

• Rendimiento mejorado

• Mayor desplazamiento por revolución

• Eliminación de posibles vías de fuga al no haber un agujero central

• No es necesario asegurar el eje principal

• Se puede atornillar y desatornillar sin necesidad de herramientas
