Las intercambiadores de calor de tubos están hechos de acero y, además de su resistencia al calor y a la presión, otra ventaja importante es la variedad de subtipos que pueden ser utilizados en diversos procesos. Dependiendo de la aplicación, los intercambiadores de calor de tubos tipo cuerpo, tubo interior y, en casos necesarios, cortinas pueden ser producidos horizontal o verticalmente. Esto proporciona otra ventaja de los intercambiadores de tubos al permitirles adaptarse a diferentes entornos.
Intercambiadores de Calor Personalizados
Los intercambiadores de calor de tubos son una clase de intercambiadores de calor que pueden personalizarse según las necesidades para ser utilizados en todos los procesos.
En las aplicaciones de transferencia de calor, a menudo es necesario proporcionar soluciones diferentes para diferentes procesos. Después de comprender los detalles del proceso y determinar las necesidades basadas en esos detalles, los intercambiadores de tubos especiales para ese proceso son diseñados por ingenieros especializados y se elabora un esquema de diseño. Después de verificar que no hay problemas dimensionales en el esquema de diseño, se elaboran los planos de fabricación.
Cada intercambiador aprobado en los planos de fabricación es único para el proceso diseñado y generalmente no tiene uno similar. Después de la fabricación, los intercambiadores pueden ser aislados según la demanda para minimizar las pérdidas de calor hacia el exterior. No hay límite de capacidad en la fabricación de intercambiadores de tubos. Los intercambiadores pueden ser conectados en serie o en paralelo para agruparse de varias formas y aumentar su capacidad.
Ekin Industrial, suministrador de instalaciones de alta capacidad como plantas petroquímicas y centrales eléctricas, es una de las principales empresas del sector gracias a su experiencia en este ámbito.
Basado en las necesidades del proceso, los siguientes materiales se utilizan en la fabricación de intercambiadores de tubos:
- ST37
- ST35.8
- AISI304
- AISI316
- Cobre
- Titanio
- Bafón
Intercambiadores de Calor de Tubos Higiénicos
Una de las áreas de aplicación de los intercambiadores de calor de tubos es en aplicaciones de alimentos y productos químicos donde la higiene es fundamental.
En algunas aplicaciones de alimentos y químicos, los procesos de transferencia de calor se realizan a temperaturas o presiones muy altas. Debido a que las juntas de los intercambiadores de placas no pueden soportar las altas temperaturas y presiones mencionadas, los intercambiadores de tubos son preferidos en estas aplicaciones.
Los intercambiadores de tubos plegables y totalmente higiénicos desarrollados por ingenieros de MIT para tales aplicaciones tienen un límite de temperatura de hasta 350°C. Las soldaduras en estos intercambiadores también se realizan de manera muy delicada para garantizar una superficie de flujo suave y sin rugosidades.
En la planta de producción de MIT, estas soldaduras se realizan por soldadores certificados y son inspeccionadas por ingenieros expertos en un proceso de control de calidad de 3 etapas. Los ingenieros de MIT, expertos en procesos de procesamiento de alimentos, consideran muchas variables como capacidad, espacio y tipo de alimento a procesar para ofrecer las soluciones más idóneas durante el diseño.
Además de los cálculos de capacidad en aplicaciones de alta presión, factores como el grosor del material, las tecnologías de soldadura, etc., son vitales. Por tanto, cada intercambiador producido por Ekin Industrial es sometido a una prueba de presión del 150% de la presión de funcionamiento normal durante 72 horas. Solo los intercambiadores que superan esta prueba sin problemas se envían para su uso.
Intercambiadores de Piscina de Acero Inoxidable y Titanio
Los intercambiadores de piscina de tubos de MIT pueden ser utilizados en una amplia variedad de sistemas como sistemas de calentamiento de piscinas solares o sistemas de calentamiento de piscinas con caldera.
Los intercambiadores de piscina de MIT garantizan una larga vida útil para todos los componentes del sistema. Al evitar el contacto directo de cloro, sal y otros productos químicos con el sistema solar o el sistema de calderas, protegen los sistemas y juegan un papel importante en la continuidad de los sistemas.
Los intercambiadores de piscina de MIT son diseñados innovadoramente por los ingenieros de Ekin Industrial. Estos productos innovadores, con diseños espirales y estriados, proporcionan una transferencia de calor mucho más eficiente que los modelos convencionales. Los intercambiadores de piscina de MIT están diseñados para adaptarse a una amplia gama de capacidades según las necesidades. Estos intercambiadores son indispensables para aplicaciones como piscinas, spas, etc.
Características:
- Alta eficiencia de transferencia de calor
- Flujo rápido gracias a tubos suaves y lisos
- Diseño compacto y avanzado
- Amplia gama de aplicaciones
- Diferentes y amplias capacidades
Los intercambiadores de piscina de MIT están construidos completamente con una carcasa externa presurizada y tubos internos acanalados. Esto garantiza una alta velocidad de flujo dentro del intercambiador, al mismo tiempo que lo hace más resistente, eficiente y económico.
Gracias a la amplia gama de capacidades de los intercambiadores de piscina de Ekin Industrial, estos pueden ser utilizados en todo tipo de proyectos, desde pequeñas piscinas de spa hasta piscinas olímpicas. Los intercambiadores de piscina de MIT, que se producen en un rango de 15 kW a 1750 kW, ofrecen soluciones rentables y adaptables a diferentes necesidades.
Ventajas de los Intercambiadores de Piscina
- Coeficiente de eficiencia alto de 10000 W/m² °C (5 o 6 veces más eficiente que los intercambiadores convencionales)
- Diseño compacto (ocupa 1/10 del espacio en comparación con los intercambiadores convencionales)
- Resistencia a la corrosión y la presión mediante acero inoxidable y/o titanio
- Diseño de conexión que no genera presión
- Cumplimiento con las normas ASME Sección VIII-1
- Fácil instalación y durabilidad
Los cuerpos y tubos de los intercambiadores de piscina de MIT están diseñados para funcionar a una temperatura de 205°C y una presión de 1.3 MPa. El cuerpo está hecho de AISI 316L o titanio, mientras que los tubos y conexiones pueden ser de AISI 316L, AISI 304 o titanio, dependiendo de las condiciones de trabajo y la cantidad de cloro.
Principio de Funcionamiento de los Intercambiadores de Piscina Aceite-Aceite
- Los intercambiadores de piscina de MIT transfieren el calor procedente del calentador/chiller al agua de la piscina.
- Al mantener separado el sistema del agua de la piscina, evitan el paso de cloro y otras sustancias químicas al sistema.
- Los intercambiadores de piscina de MIT realizan la transferencia de calor entre el agua caliente del calentador y el agua fría de la piscina, luego vuelven a calentar el agua enfriada para su reutilización en el calentador.
- Al evitar la entrada de materiales dañinos al sistema, los intercambiadores de piscina de MIT contribuyen a la salud y la larga vida útil de la piscina.
- Los intercambiadores de piscina de MIT pueden adaptarse al tamaño del calentador o de la piscina y al sistema a utilizar.
Intercambiador de Aceite-Aceite BYS
Los tubos de cobre estriados utilizados en los enfriadores de aceite BYS tienen un grosor de pared de 1,2 mm y un diámetro de 16 mm. Estos productos, que son estándarmente adecuados para una temperatura de funcionamiento máxima de 140 grados y una presión de trabajo de 9 bares, pueden mejorarse para operar en valores especiales. Existen 24 modelos básicos diferentes con una capacidad entre 18,100 kcal/h y 371,000 kcal/h.
- Material del tubo externo: ST 35.8
- Material del tubo interno: Cobre
- Cubiertas: Fundición
Intercambiador de Aceite-Aceite MOR
Los tubos de cobre utilizados en los enfriadores de aceite MOR tienen un grosor de pared de 0,6 mm y un diámetro de 9,52 mm. Estos productos, que son adecuados para una temperatura de funcionamiento máxima de 120 grados y una presión de trabajo de 6 bares, tienen 9 modelos básicos diferentes con una capacidad que varía entre 60 litros/min y 1200 litros/min.
- Material del tubo interno: Cobre
- Material del tubo externo: ST 35.8
- Cubiertas: Fundición
Intercambiadores de Tubos: En Sistemas de Transferencia de Calor Industrial
Los intercambiadores de tubos son elementos fundamentales en los procesos industriales para la transferencia de calor, tienen un amplio campo de aplicación. Estos intercambiadores proporcionan eficiencia energética y optimización de procesos sostenibles en industrias como la química, energía, procesamiento de alimentos y HVAC, siendo indispensables en estas áreas. Este artículo ofrece una amplia perspectiva que va desde el diseño de los intercambiadores de tubos, la selección de materiales, contribuciones a la eficiencia energética, diseños innovadores y mejoras, guías de instalación y mantenimiento, análisis de costos y cumplimiento con los estándares de conformidad legal.
Características de Diseño Detalladas y Selección de Material

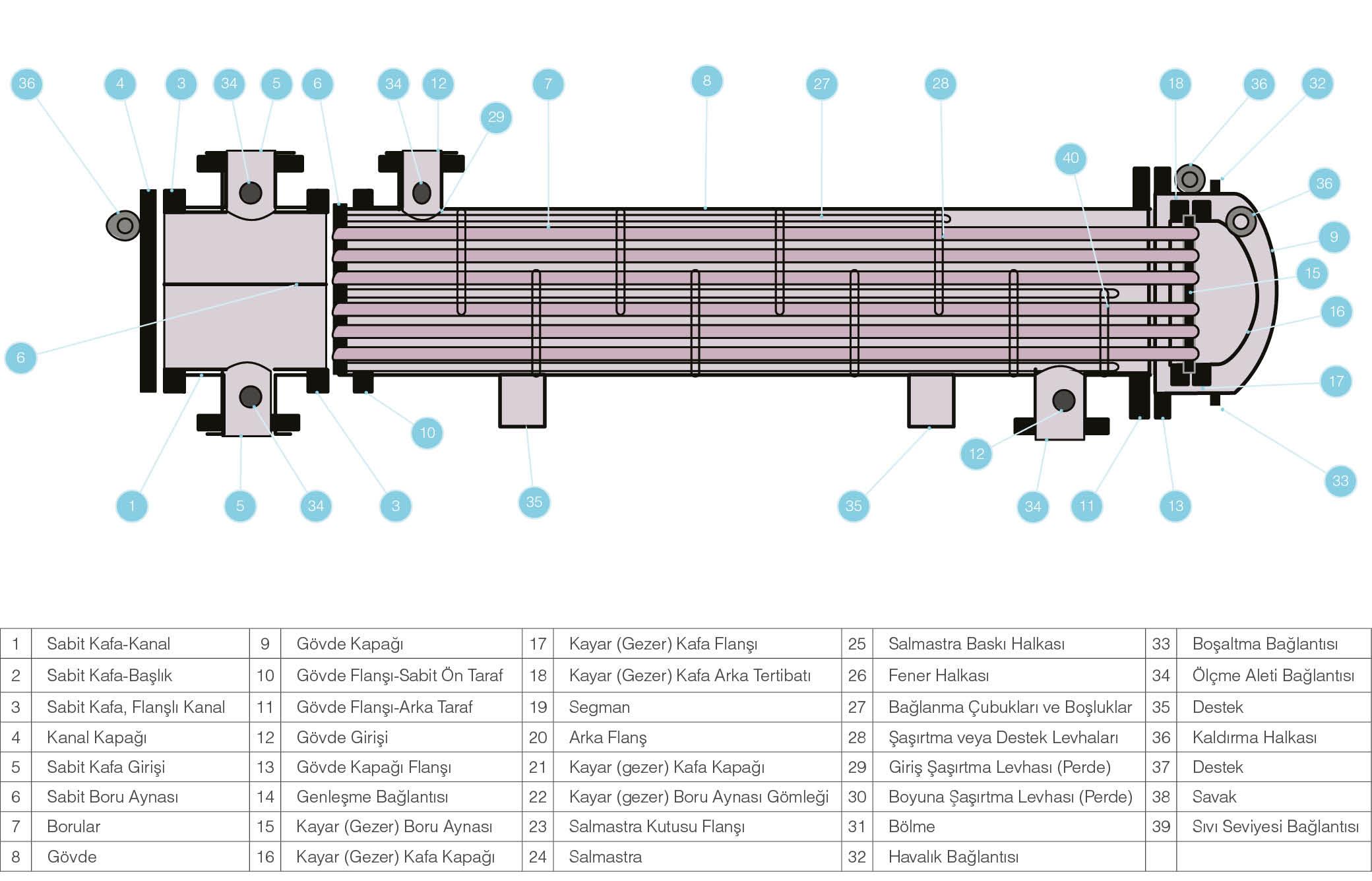

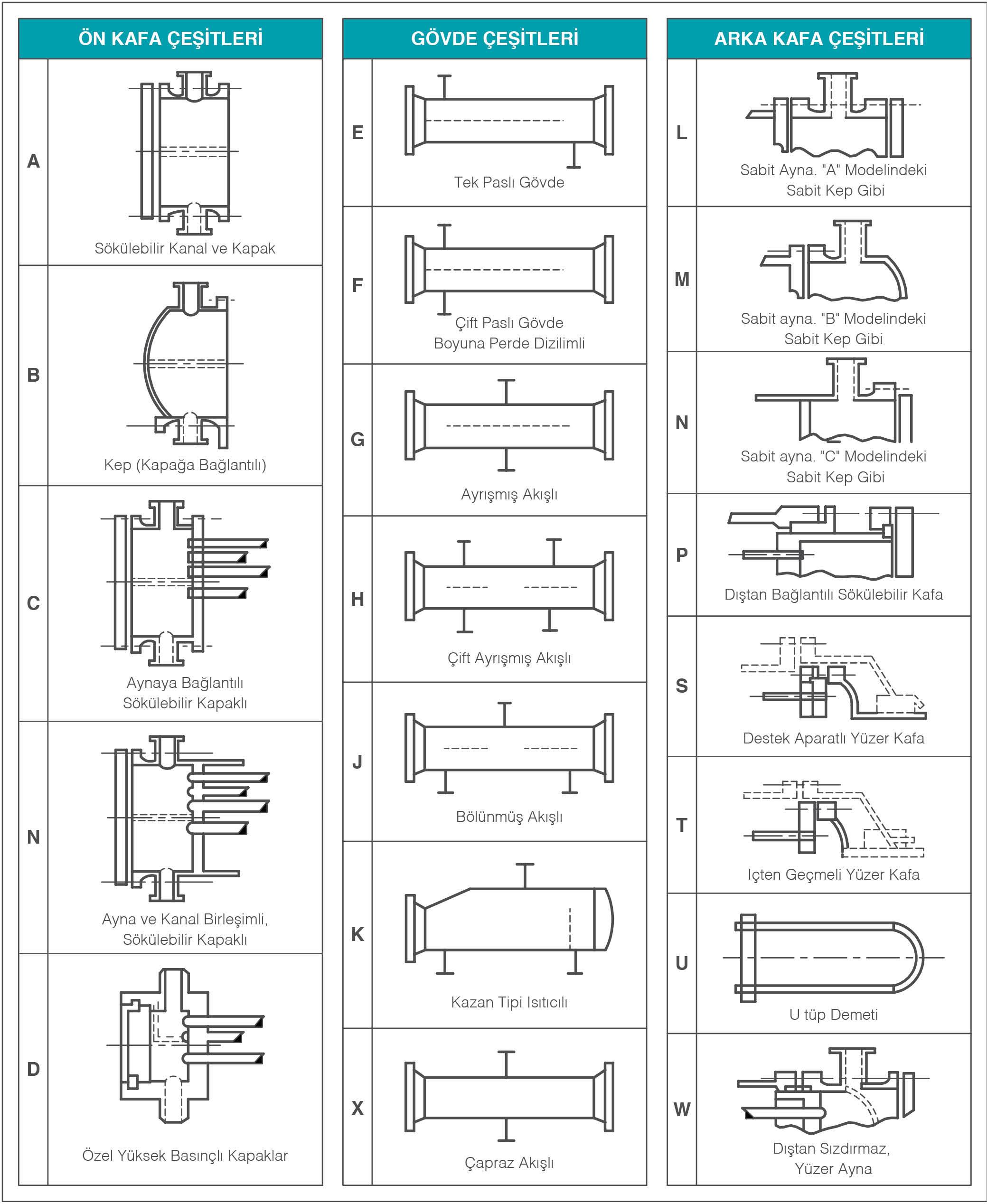

Componentes Principales de los Intercambiadores de Tubos:
1- Lote de Tubos: Los tubos dispuestos en varias configuraciones forman la superficie principal de transferencia de calor.
2- Cabezal y Cuerpo: Elementos estructurales que dirigen la entrada y salida de los fluidos en el intercambiador. El cuerpo protege los tubos de las influencias externas mientras que el cabezal facilita la distribución de los fluidos.
3- Bridas y Juntas: Partes que garantizan la integridad del sistema y ofrecen propiedades de estanqueidad.
Selección y Propiedades del Material:
Acero inoxidable, cobre, aluminio y titanio proporcionan alta capacidad de conducción de calor y resistencia a la corrosión. Factores como resistencia a altas temperaturas y presiones son determinantes en la selección del material.
Principio de Funcionamiento y Modelos de Transferencia de Calor
Dinámicas de Transferencia de Calor:
Flujo Cruzado: Proporciona una transferencia de calor óptima. Los fluidos se desplazan en direcciones opuestas.
Flujo Paralelo y Contracorriente: Estas configuraciones, adecuadas para determinados procesos, abordan diferentes necesidades de transferencia de calor.
Eficiencia Energética y Sostenibilidad Ambiental
Los intercambiadores aumentan la eficiencia energética y promueven la sostenibilidad operativa a través de bajos consumos de energía y la recuperación de calor residual. En términos de sostenibilidad ambiental, estos sistemas ayudan a reducir la huella de carbono de las empresas.
Diseño Innovador e Integración Tecnológica
Los sistemas de intercambiadores de tubos inteligentes integrados con sensores y dispositivos IoT monitorean y optimizan continuamente el rendimiento. Estas innovaciones garantizan costos de mantenimiento más bajos y una mayor eficiencia del sistema.
Análisis de Costos e Impactos Económicos
Además de los costos iniciales y operativos, los intercambiadores de tubos ofrecen soluciones rentables a través de períodos de retorno de inversión.
Cumplimiento Legal y Estándares
La conformidad con estándares nacionales e internacionales como ASME, PED, ISO y otros garantiza el uso seguro y eficiente de los intercambiadores de tubos. El cumplimiento con regulaciones ambientales, normas de diseño y operación, promueve la seguridad industrial y mejora el rendimiento.
Los intercambiadores de tubos son elementos indispensables en las instalaciones industriales, ya que juegan un papel crucial en la eficiencia energética y la seguridad operativa. Con las tecnologías en evolución y la ciencia de materiales, estos intercambiadores se utilizarán de manera más efectiva y seguirán siendo elementos fundamentales en la industria en el futuro.
Instalación de Intercambiadores de Tubos: Paso a Paso
Los intercambiadores de tubos son dispositivos térmicos críticos que desempeñan un papel vital en los procesos industriales. Una instalación correcta afecta directamente la eficiencia, funcionalidad y vida útil de estos sistemas. En este artículo se presenta una guía paso a paso para la instalación de intercambiadores de tubos, cubriendo posibles desafíos que puedan surgir y ofreciendo soluciones.
Preparativos Antes de la Instalación
Selección del Espacio:
El área donde se instalará el intercambiador debe ser lo suficientemente grande, permitiendo un fácil acceso para tareas de mantenimiento y reparación.
Se debe preferir una ubicación protegida de factores ambientales, donde se pueda controlar la temperatura y la humedad.
Herramientas y Equipos:
Las herramientas necesarias para la instalación, como un juego de llaves, destornilladores, alicates y medidas, deben prepararse de antemano.
Para intercambiadores pesados, se planifica el uso de herramientas de elevación y transporte, como poleas o montacargas.
Proceso de Instalación
Paso 1: Establecimiento del Cimiento y Montaje
El cimiento en el que se montará el intercambiador debe estar bien preparado y nivelado. Debe estar diseñado para amortiguar vibraciones y soportar la integridad estructural.
La correcta colocación de las conexiones de los tubos, bridas y soportes debe asegurarse.
Paso 2: Conexión de los Tubos
Las juntas deben colocarse cuidadosamente para garantizar la estanqueidad, y los puntos de conexión deben apretarse de manera segura.
Las líneas de fluido deben conectarse de manera apropiada al intercambiador y se deben verificar posibles errores en el sistema.
Paso 3: Pruebas del Sistema
Una vez finalizadas todas las conexiones, el sistema debe someterse a pruebas importantes como pruebas de presión y estanqueidad.
Deben realizarse controles detallados en busca de fugas de aire, filtraciones de agua u otros problemas potenciales en el sistema.
Actividades Posteriores a la Instalación
Puesta en Marcha del Sistema:
Antes de poner en marcha el intercambiador, se deben revisar todas las listas de control y seguir las instrucciones operativas.
El sistema debe arrancarse a baja velocidad y ajustarse gradualmente para alcanzar la capacidad operativa total.
Mantenimiento y Monitoreo:
