Tipos de Válvulas de Mariposa
En nuestro stock, tenemos 2 tipos de válvulas de mariposa: tipo Wafer y tipo Lug. La diferencia más importante entre estos dos tipos de válvulas de mariposa es la forma en que se conectan a las tuberías. En las válvulas de mariposa tipo Lug, cada brida tiene sus propios pernos, lo que permite limpiar, inspeccionar y reparar la válvula sin cerrar completamente el sistema. Por otro lado, las válvulas de mariposa tipo Wafer se conectan a través de espaciadores en las bridas. Por lo tanto, en las válvulas tipo Wafer, no es posible limpiar, inspeccionar o reparar la válvula sin cerrar completamente el sistema.
Nuestras Variedades de Válvulas de Mariposa
- Tipo de Conexión: Wafer, Lug
- Nuestras Variedades de Empaques: EPDM-NBR-TEFLÓN - VITON
- Nuestras Variedades de Discos: Níquel-AISI304 - AISI316 - Vástago de Teflón: AISI 420
- Nuestros Tipos de Control de Válvulas: Neumático Actuado - Eléctricamente Actuado - Engranaje - Manivela
- Presión de Trabajo Máxima: 16 Bar

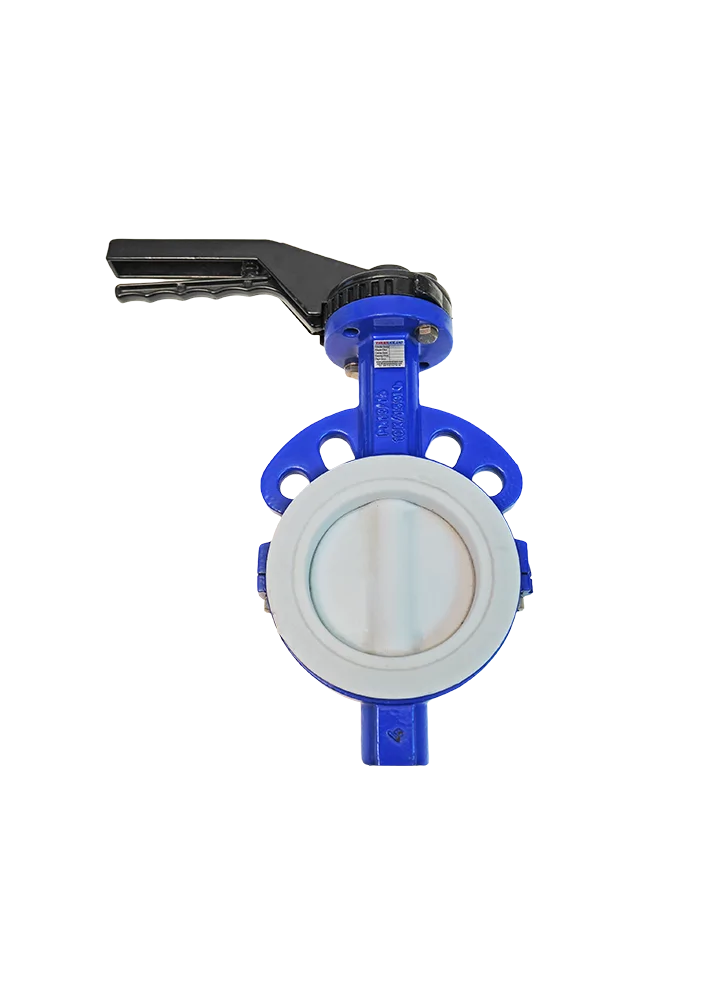

Válvula de Mariposa de Teflón Truevalve
Vástago: AISI 420
Empaque: PTFE
Material del Cuerpo: GGG40
Disco: PTFE
Temperatura Máx. de Trabajo: 180 °C
Presión Máx. de Trabajo: 16 Bar
Válvula de Mariposa Tipo Wafer Truevalve
Vástago: AISI 420
Empaque: EPDM - NBR - VITON
Material del Cuerpo: GGG40 - GG25
Disco: GGG40 - AISI304 - AISI316
Temperatura Máx. de Trabajo: 120 °C
Presión Máx. de Trabajo: 16 Bar
Válvula de Mariposa con Empaque de PTFE Tipo Wafer Truevalve
Vástago: AISI 420
Empaque: PTFE
Material del Cuerpo: GGG40 - GG25
Disco: GGG40 - AISI304 - AISI316
Temperatura Máx. de Trabajo: 180 °C
Presión Máx. de Trabajo: 16 Bar
Válvula de Mariposa Tipo Lug Truevalve
Vástago: AISI 420
Empaque: PTFE - NBR - EPDM - VITON
Material del Cuerpo: GGG40 - GG25
Disco: GGG40 - AISI304 - AISI316
Temperatura Máx. de Trabajo: 120 °C
Presión Máx. de Trabajo: 16 Bar
Válvula de Mariposa Tipo Wafer con Caja de Engranaje Truevalve
Vástago: AISI 420
Empaque: PTFE - NBR - EPDM - VITON
Material del Cuerpo: GGG40 - GG25
Disco: GGG40 - AISI304 - AISI316
Temperatura Máx. de Trabajo: 120 °C
Presión Máx. de Trabajo: 16 Bar
Válvula de Mariposa Tipo Lug con Caja de Engranaje Truevalve
Vástago: AISI 420
Empaque: PTFE - NBR - EPDM - VITON
Material del Cuerpo: GGG40 - GG25
Disco: GGG40 - AISI304 - AISI316
Temperatura Máx. de Trabajo: 120 °C
Presión Máx. de Trabajo: 16 Bar
Válvula de Mariposa con Doble Brida Truevalve
Vástago: AISI 420
Empaque: PTFE - NBR - EPDM - VITON
Material del Cuerpo: GGG40
Disco: GGG40 - Acero Inoxidable
Temperatura Máx. de Trabajo: 120 °C
Presión Máx. de Trabajo: 16 Bar
Válvulas de Mariposa: Diseño, Función y Aplicaciones
Las válvulas de mariposa son un tipo de válvula muy versátil utilizada para el control de flujo en líneas de tuberías. Su nombre proviene de su diseño que recuerda a las alas de una mariposa en la tapa en forma de disco. Estas válvulas son comúnmente preferidas en sistemas de baja presión y tuberías de gran diámetro porque pueden abrirse y cerrarse rápidamente y tienen una estructura compacta.
Diseño y Principio de Funcionamiento de las Válvulas de Mariposa
Los componentes básicos de una válvula de mariposa incluyen un disco, un vástago y un cuerpo. El disco es una pieza central que gira en torno a un eje y controla la posición del disco en la sección transversal de la tubería al girar el vástago, lo que aumenta o disminuye el área de paso del fluido.
Las válvulas de mariposa suelen dividirse en dos diseños principales:
Válvulas de Mariposa Centrales: El disco está posicionado simétricamente a lo largo del eje del vástago. Este diseño es adecuado para usos generales, pero puede no ser ideal para aplicaciones de alto rendimiento.
Válvulas de Mariposa Excéntricas: El disco tiene una conexión excéntrica con el vástago. Este diseño proporciona menos desgaste y permite su uso en aplicaciones de alta presión.
Ventajas:
Operación Rápida: Las válvulas de mariposa pueden abrirse y cerrarse rápidamente, lo que las hace ideales para situaciones de emergencia o sistemas que requieren velocidad.
Tamaño Compacto: Ocupan menos espacio en comparación con otros tipos de válvulas, lo que las hace útiles en espacios reducidos.
Coste Reducido: Son relativamente más económicas de fabricar, lo que las convierte en una opción amigable para el presupuesto.
Áreas de Aplicación
Las válvulas de mariposa se utilizan en diversas industrias:
Gestión del Agua: Son ideales para el control de flujo en plantas de tratamiento de agua y sistemas de distribución de agua.
Industria Química: Se utilizan para transportar productos químicos, aunque se debe considerar la compatibilidad de materiales.
Alimentos y Bebidas: Se pueden utilizar en aplicaciones de procesamiento de alimentos que requieren un diseño higiénico.
Mantenimiento y Reparación
El mantenimiento regular de las válvulas de mariposa prolonga su rendimiento y vida útil. El mantenimiento incluye el cambio de empaques, lubricación y la inspección de componentes mecánicos. Un mantenimiento adecuado previene posibles fallas y mejora la eficiencia operativa.
Las válvulas de mariposa son preferidas en muchos sistemas por su flexibilidad, eficiencia económica y capacidad de operación rápida. Sin embargo, seleccionar el diseño correcto es crucial para satisfacer las necesidades específicas de cada aplicación.
