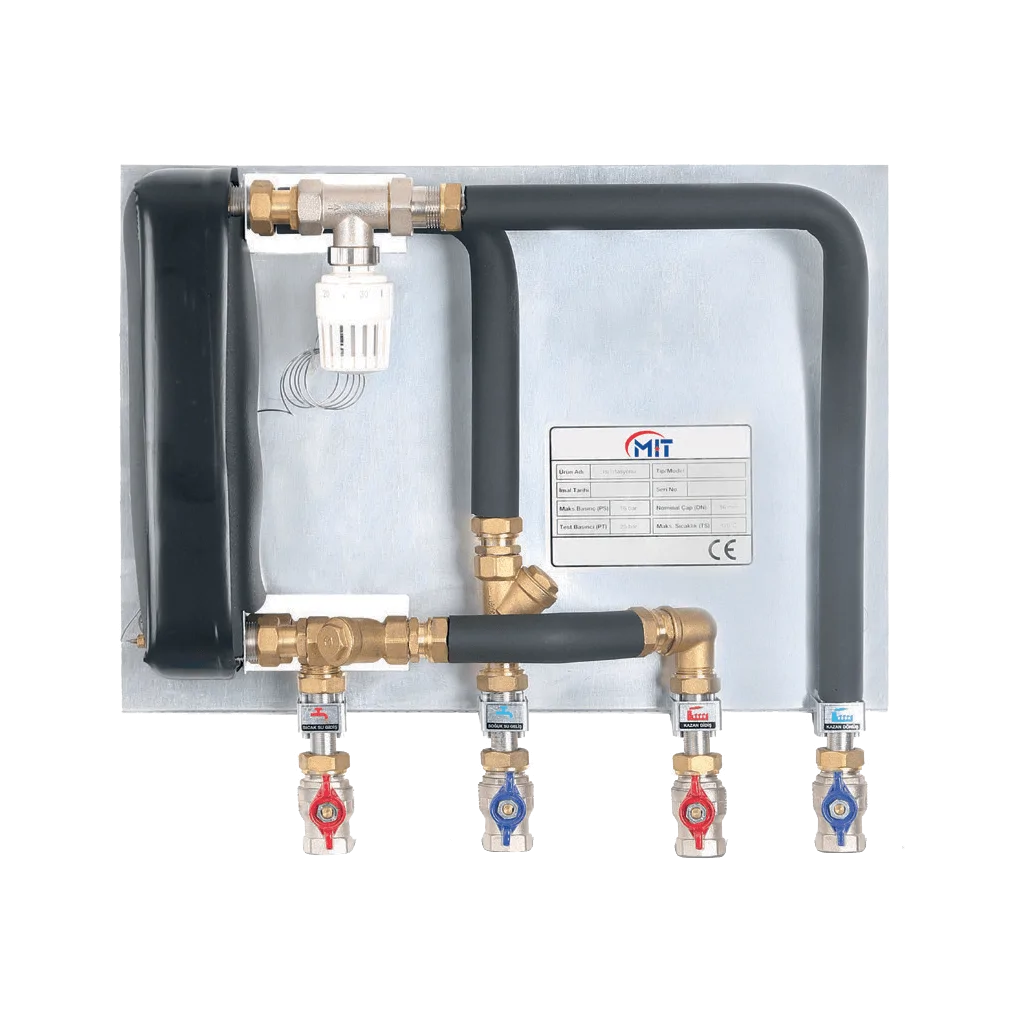

En las estaciones de entrada de agua caliente de MIT, no hay calderas en las salas de calderas, en cambio, el agua caliente de uso se produce en intercambiadores de calor ubicados en la entrada del apartamento. Las estaciones de entrada del apartamento constan de un intercambiador de calor compacto que proporciona agua caliente instantánea y una válvula de control de presión diferencial que garantiza una distribución equilibrada entre los radiadores y el intercambiador de calor.
Se pueden utilizar diferentes sistemas de control en las Estaciones de Entrada de Agua Caliente del Apartamento. Los controles se realizan mediante elementos de control de presión diferencial solamente o a través de válvulas de control controladas por termostatos programables según se desee.
Parámetros Técnicos
- Presión Nominal: PN16
- Temperatura de la Línea de Calefacción: Máximo 120°C
- Presión Mínima de Agua Fría Doméstica: Pmin=0,5 bar
- Material del Intercambiador: Acero inoxidable AISI 316
- Tubos: Acero inoxidable AISI 316
- Pérdida de Presión del Circuito Primario: 25-35 Kpa
Ventajas del Sistema de Estación de Entrada de Agua Caliente del Apartamento
Las estaciones de agua caliente del apartamento MIT eliminan las desventajas de los sistemas en los que el agua caliente de uso se obtiene con una caldera central. Por ejemplo, al no ser necesario instalar una línea de recirculación de agua caliente, se ahorra espacio en calderas y bombas, permitiendo un uso más efectivo de estas áreas.
Beneficios de las Estaciones de Entrada del Apartamento
- Se puede utilizar cualquier tipo de combustible o combinación de combustibles utilizados en sistemas centrales.
- Solo se necesita instalar una tubería externa, que consta de la línea de ida de calefacción, la línea de retorno de la calefacción y la línea de agua fría.
- Elimina el almacenamiento de agua, evitando el riesgo de legionela al obtener agua según demanda.
- La válvula de mezcla termostática mantiene el agua caliente a la temperatura establecida.
- Evita el sobrecalentamiento en el intercambiador gracias a la válvula termostática.
- No hay riesgo de cortocircuitos eléctricos ni fugas de gas.
- El control de la temperatura ambiente se puede realizar de forma independiente.
- Al no requerir mantenimiento, los costos de servicio son bajos.
- La integración de un calorímetro en el sistema permite una facturación justa entre apartamentos.
- Se reduce al mínimo la formación de cal y bacterias.
- Se puede diseñar y fabricar de manera personalizada según las necesidades.
Puntos de Ahorro Durante la Inversión
- De calderas y contadores
- Del intercambiador de calor
- De los contadores de agua caliente y calefacción al estar alimentados por la misma línea de agua caliente
- De las tuberías de fontanería, bombas de recirculación y válvulas de bola
- Al estar integrados en la unidad, se ahorra en válvulas de equilibrio y separadores de suciedad
- No se requiere chimenea
Componentes que Conforman la Estación
Intercambiador de Calor
El intercambiador de calor dentro de la Estación de Calor permite calentar el agua fría de la red y el agua caliente de uso.
Los intercambiadores de placas funcionan según el principio de transferencia de calor entre dos fluidos con diferentes temperaturas. El fluido que calienta y el fluido que se calienta están completamente separados por placas.
En aplicaciones de estación de entrada de agua caliente en el apartamento, los intercambiadores de placas son equipos principales en la obtención de agua caliente.
Válvula de Mezcla Termostática
Permite que el agua fría de la red se caliente en el intercambiador y que el agua caliente de uso se dirija a grifos a una temperatura constante. Además, al poder ajustar el valor de la temperatura, el agua que llega a los grifos puede mantenerse a un nivel que no dañe la piel.
Además, en los sistemas de calefacción por suelo radiante, dado que no se desea que el agua caliente de la caldera central llegue directamente a las tuberías, la válvula de mezcla termostática fija la temperatura al valor deseado.
Calorímetro
Calcula las pérdidas de calor de la caldera central en el apartamento y en el intercambiador, calculando el consumo justo de combustible para cada apartamento, lo cual se puede visualizar, facturar e incluso limitar desde un solo centro mediante el sistema M-BUS.
Termostato de Sala
La válvula motorizada dentro de la estación se controla en función del termostato de la habitación para mantener la temperatura de confort dentro del apartamento. El control del termostato de la habitación ajusta proporcionalmente el caudal de agua caliente llegado desde la caldera central, lo que brinda ahorro adicional y facilidad de uso en un sistema que ya es económico.
Válvula de Control de Diferencial de Presión (ΔP)
Se utiliza para controlar la presión diferencial en la línea de radiadores. Una de sus funciones es generar una presión adicional en la línea de radiadores en caso de consumo de agua, redirigiendo el agua de calefacción hacia el intercambiador. La utilización de esta válvula de control ΔP permite un funcionamiento paralelo de los circuitos de radiadores e intercambiadores. Además, equilibra todo el sistema y evita diferencias de presión entre los pisos.
Contador de Agua Fría
Calcula el uso del agua proveniente de la red antes de ser dirigida a los grifos y al intercambiador, evitando la necesidad de un espacio adicional en la instalación. Se ahorra espacio ya que se puede leer la cantidad de uso a través del contador, y además, se puede leer o facturar de forma remota a través del sistema M-BUS.
Grupos de Colectores
Antes de dirigir el agua caliente de la caldera central hacia el sistema de calefacción, se divide en colectores de ida y retorno para tener una presión uniforme en todos los radiadores del apartamento. La inclusión de grupos de colectores en la estación de calor, proporciona una ventaja en términos de espacio, eliminando la congestión en la tubería de entrada al apartamento.
Alcance de la Unidad Estándar
- Chapa de montaje galvanizada o de acero inoxidable
- Intercambiador de placas
- Válvula termostática
- Válvula de control de diferencial de presión (ΔP)
- Válvulas de direccionamiento
Equipos Adicionales Opcionales Que Se Pueden Agregar al Proyecto (a solicitud)
- Válvulas de corte
- Filtros de suciedad
- Filtro de suciedad en la entrada de agua de red
- Grupos de Colectores
- Termostatos de habitación
- Línea de recirculación de agua caliente y bomba
- Válvula de mezcla de 3 vías termostática para calefacción por suelo radiante
- Bomba de control de frecuencia
- Línea de enfriamiento
- Contador de calor (Calorímetro)
- Contador de agua fría
- Gabinete con tapa
