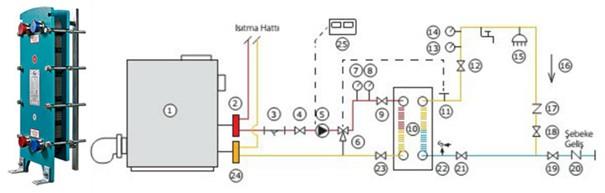

- Los intercambiadores de placas básicamente constan de dos entradas, placas de transferencia de calor con canales y dos salidas. Estas entradas y salidas incluyen dos para el fluido calentador y dos para el fluido a calentar. Es posible fabricar intercambiadores con múltiples fluidos calentadores o fluidos a calentar.
- La función de las placas dentro del intercambiador de placas es transferir calor del fluido calentador al fluido a calentar sin mezclar los fluidos entre sí. La estructura de canales de estas placas permite que el fluido se mueva de forma turbulenta, lo que genera una distribución de calor más homogénea y, por lo tanto, una transferencia de calor más eficiente.
Los intercambiadores de placas son componentes críticos utilizados con frecuencia en aplicaciones industriales para aumentar la eficiencia y ahorrar energía. Estos intercambiadores están diseñados para satisfacer las necesidades de transferencia de calor y son ampliamente preferidos en diversas industrias, especialmente en química, procesamiento de alimentos y sistemas de calefacción, ventilación y aire acondicionado (HVAC). Este artículo proporciona información detallada sobre los principios de funcionamiento, características estructurales y áreas de aplicación de los intercambiadores de placas.
Características Estructurales
Los intercambiadores de placas se caracterizan por una serie de canales formados por placas metálicas delgadas. Estas placas suelen estar hechas de materiales altamente conductores de calor como acero inoxidable o titanio. Los estrechos canales entre placas permiten que los fluidos calientes y fríos pasen muy cerca uno del otro, lo que facilita la transferencia de calor máxima. Las superficies de las placas suelen estar diseñadas con patrones especiales para garantizar una alta eficiencia en la transferencia de calor.
Principio de Funcionamiento
El principio de funcionamiento básico de los intercambiadores de placas implica que dos fluidos a diferentes temperaturas se muevan en direcciones opuestas entre las placas. Estos fluidos se dirigen de manera que crean canales separados a ambos lados de las placas. Mientras un fluido caliente pasa por un lado de las placas, un fluido frío lo hace en la dirección opuesta. Esta disposición de corrientes opuestas permite una transferencia de calor más eficiente.
El calor se transfiere del fluido más caliente a las placas y luego al fluido más frío. Este proceso resulta en la proximidad de las temperaturas de los fluidos; el fluido caliente se enfría mientras que el fluido frío se calienta.
Áreas de Aplicación
Los intercambiadores de placas son ideales para aplicaciones que requieren ahorro de espacio y energía, incluyendo:
Industria Química: Enfriamiento de reactores, calentamiento de soluciones, entre otros procesos.
Procesamiento de Alimentos: Procesos de esterilización como pasteurización de leche, calentamiento de jugos de frutas, etc.
Sistemas HVAC: Satisfacción de las necesidades de calefacción, refrigeración y agua caliente en edificios.
Generación de Energía: Sistemas de recuperación de calor residual, centrales eléctricas de ciclo combinado.
Los intercambiadores de placas son componentes indispensables en industrias modernas para optimizar la eficiencia energética y los costos operativos. Gracias a su alta eficiencia en la transferencia de calor, estructura compacta y amplias áreas de aplicación, estos sistemas son parte fundamental de las tecnologías sostenibles. Con la evolución tecnológica, el diseño y los materiales de los intercambiadores de placas se están mejorando continuamente para hacerlos aún más adecuados para aplicaciones industriales.
